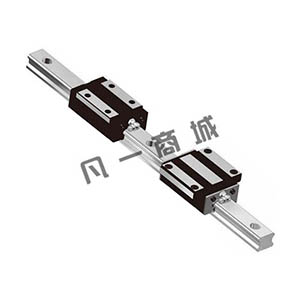

  • 直线导轨TBI直线导轨TRH-V系列TRH35VL

  • 编号:12012434
  • 类目:直线导轨
  • 品牌:TBI
  • 系列:TRH-V
  • 尺寸:35

产品介绍

产品特点:


  (1) 具有互换性
  由于对生产制造精度严格管控,TBI直线导轨尺寸能维持在一定的水准内,且滑块有保持器的设计以防止钢珠脱落,因此部份系列精度具可互换性,客户可依需要订购导轨或滑块,亦可分开储存导轨及滑块,以减少储存空间。

  (2) 所有方向皆具有高刚性
  运用四列式圆弧沟槽,配合四列钢珠等45度之接触角度,让钢珠达到理想的两点接触构造,能承受来自上下和左右方向的负荷;在必要时更可施加预压以提高刚性。

  (3)自动调心能力
  TBI导轨来自圆弧沟槽的DF(45-°45)°组合,在安装的时候,藉由钢珠的弹性变形及接触点的转移,即使安装面多少有些偏差,也能被线轨滑块内部吸收,产生自动调心能力之效果而而得到高精度稳定的平滑运动。


TBI导轨的安装:

使用扭力扳手,依照各种材质锁紧扭矩将滑轨之定位螺丝慢慢旋紧。

使用同安装方式安装副轨,且个别安装滑座至主轨与副轨上。  注意滑座安装上线性滑轨后,后续许多附属件由于安装空间有限无法安装,必须于此阶段将所须附件一并安装。(附件可能为油嘴、油管接头、或是防尘系统等。)

轻轻安置移动平台(table)到主轨与副轨的滑座上。
